案例介绍

电子材料生产企业拥有多个车间，每个车间配备多台反应釜，用于生产多种电子材料产品。反应釜的规格多样，控温范围从-25℃到130℃，控温精度要求为±2℃。

控温对象为反应釜内的物料，要求在不同工艺阶段实现精确的温度控制。常见的温度段包括-15℃~-10℃、20℃~30℃、60℃~80℃、100℃~110℃，车间为甲级防爆车间，温控设备需符合防爆要求。

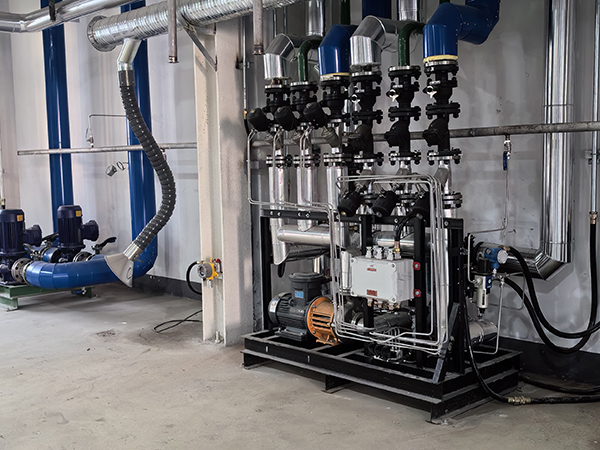

针对客户需求，设计了一套反应釜TCU温控设备，采用PLC控制系统，配备14寸触摸屏，通过MODBUS RTU协议与客户的DCS系统实现数据交换，实现远程监控。

当物料需要从常温升温至60℃~80℃时，系统先打开常温系统进行循环控制。当设定温度达到80℃时，系统通过出口温度传感器检测实际值与设定值的偏差，自动打开高温系统阀门，将热媒输送至反应釜夹套中进行热交换，实现升温。

在恒温阶段，系统通过调节气动比例阀的开度大小，实现精准控温。PLC系统设置了上下限偏差保护功能，当物料温度超出设定范围时，系统会自动切换至常温或低温系统进行降温控制。

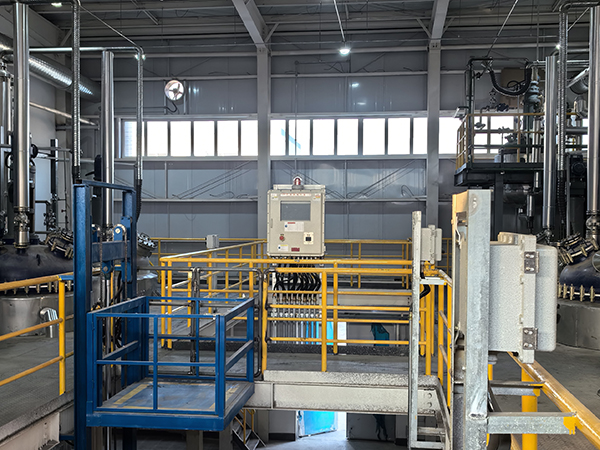

由于车间为甲级防爆车间，反应釜TCU温控设备按照防爆EXdⅡBT4要求进行设计制造，确保设备在易燃易爆环境中的安全运行。
