模温机全称为模具温度控制机，模温机是一种温度控制设备能起到一个精度控温的作用，根据传热媒介的不同，分为 水式模温机和油式模温机两类，那么不同类型的模温机工作原理管路图又如何呢？

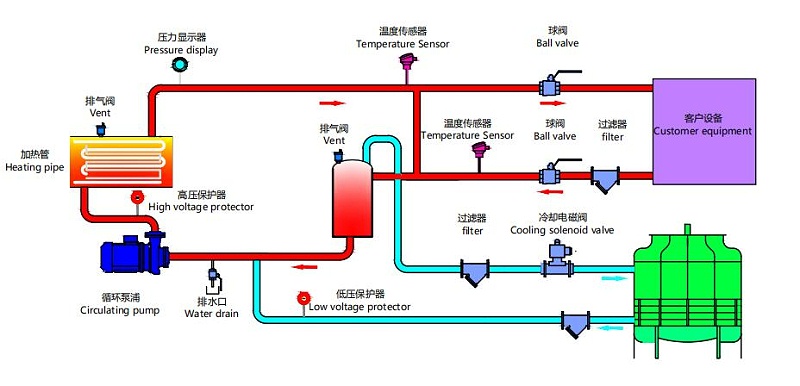

水式模温机其热源是电加热管，通过PID调节来控制整个设备的运行，传热媒介是水，应该是软水，只是很多客户的使用环境达不到要求只能使用普通的循环水，要求循环水干净、没有杂物，并且有一定的输送压力，水式模温机工作原理管路图如下：
从上图可知，水式模温机的主要作用是加热、冷却功能，整套系统设计的一个密闭循环管路系统。在升温的过程中有一定压力，需要做到安全。而又因为机器的循环媒介采用的水，要求整套管路（包括接头、阀门等）都需要采用不锈钢。

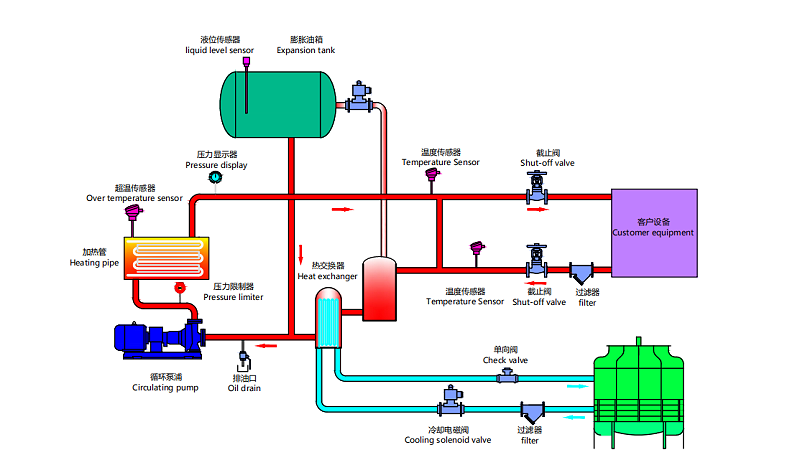

油式模温机其热源是电加热管，通过温控表调节来控制整个设备的运行，传热媒介是导热油，市场上面有很多类型的导热油，比较常用的有两种美孚605型号和长城QLB-300型号，都是可以最高耐温到320℃的导热油。选购导热油的时候，一定要选择正规厂家并且耐温、闪点是达到国家使用标准的导热油。油式模温机工作原理管路图如下：
如上图所示，油式模温机整套系统的设计是一个半封闭管道式加热，主要的作用也是加热、冷却，油式模温机很多都是大功率，并且是高温状态下运行的，要求整套管路采用的是GB7083型号的无缝钢管，并且法兰等要求达到PN16的承压标准。
