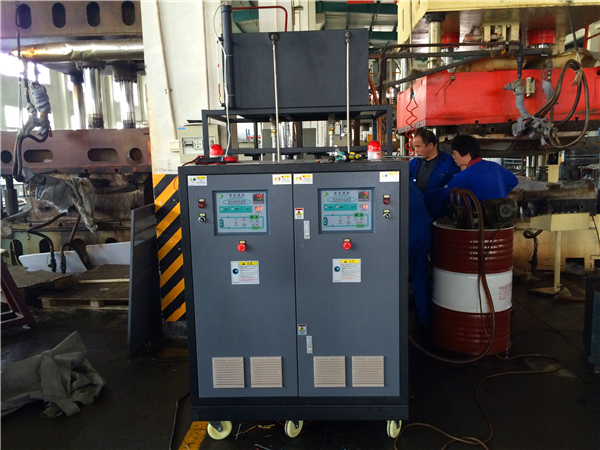

1、若设定值远远大于当前值时，温度传感器会将被检测的当前温度值，反馈给温控仪表，通过PID运算后，输出模拟量信号给可控硅，可控硅调功器接受到信号后，根据设定值导通角进行调节，因设定值远大于当前值，此时输出为100%，
2、若当前值加热到接近设定值时，温度传感器会将被检测到的实际值反馈给温控仪表，通过PID运算后，输出模拟量给可控硅，可控硅调功器接受到信号后，根据设定温度导通角进行调节，因实际值比较接近设定值，这时输出由100%逐渐减小。
3、若当前值加热到与设定值相等时，温度传感器会将被检测到的实际值反馈给温控仪表，通过PID运算后，因实际值与设定值相同，不需要加热信号，温控仪表则不输出加热信号，可控硅则不会接受到模拟量输入信号，调功器也不会给出输出信号，此时输出量为0。
