案例介绍

一家化工企业从事树脂的研发与生产，核心设备为15吨反应釜，内外双盘管设计。树脂合成过程中，温度需从140℃逐步分段升温至250℃，以确保酯化反应充分进行。客户对温度控制的精度和稳定性要求极高，同时希望设备能够适应不同阶段的加热需求，避免局部过热或温度波动。

控温对象为反应釜内外盘管中的热媒体（导热油），要求设备能够在130℃至250℃范围内精确控温，温度波动控制在±1℃以内。由于反应釜体积较大，热媒体循环量需满足快速升温的需求，同时避免因流量不足导致的温度不均匀问题。

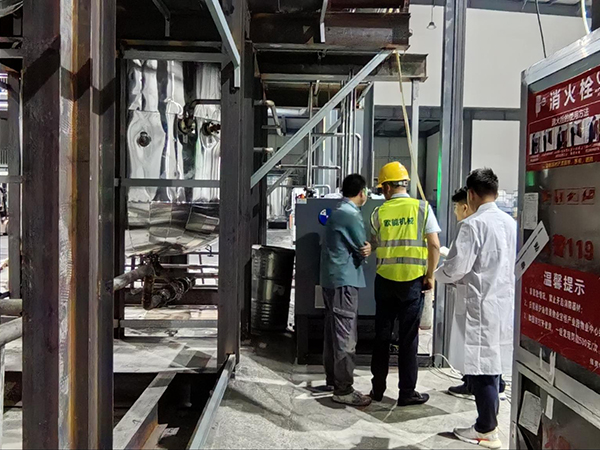

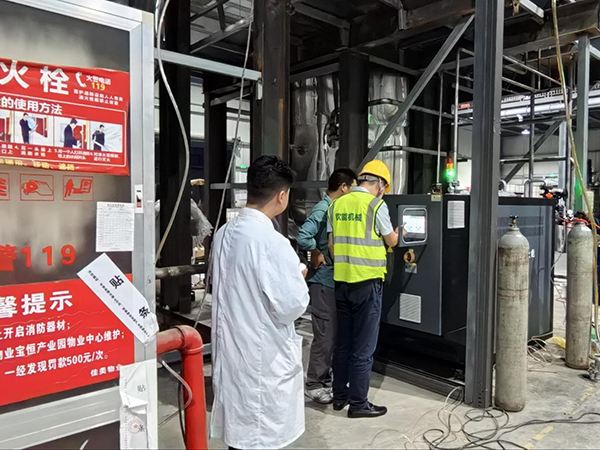

针对客户需求，选用了双机一体模温机，加热功率96KW+96KW，满足大容量反应釜的加热需求。双机一体模温机可设定温度80℃-300℃，实际使用温度130℃-250℃。

采用西门子PLC触摸屏控制，实现温度分段设定和实时监控。单系统热媒体进出口为DN50两进两出，并增加DN32旁通管路，防止单独使用一进一出时出现泄压问题。00L独立架高设计，确保热媒体循环稳定。
