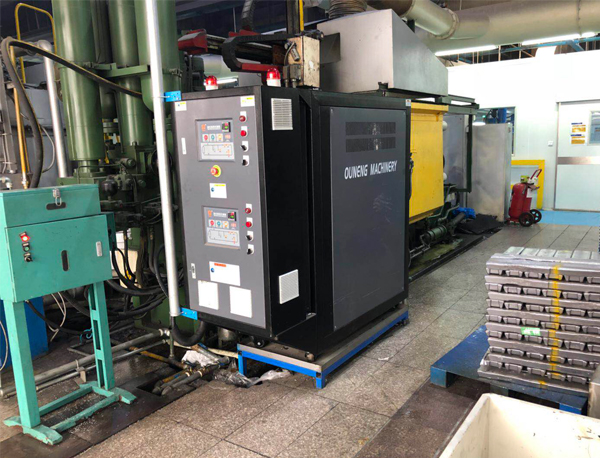

平板模具控温在选择控温设备控制温度的时候不管是选择水温机还是油温机 ,必须搞清楚加热功率,往往很多客户并不会计算模温机的加热功率,金海岸注册机械针对这一问题,分享一个真实客户的案例给大家。
<="">
平板模具油温加热机是如何计算加热功率和泵浦的选择,举个具体事例:模具热板尺寸为:1000mm×1000mm×70mm,共 2 块;每块热板流道 三进三出。温度要求:200度,时间30分钟。 平板模具油温机加热功率的计算:平板的尺寸为:1000mm×1000mm×70mm 共 2 块,计算单块总重量为 546kg;加热由常温20℃加热到 200℃(温差为 180℃)时间为 30 分钟,平板的比热为:460 J/(kg.℃)。
计算如下: 重量=(1×1×0.07)×7800=546KG需要加热功率 P1=M×△t× C/(860×T); 所以 P1=546×180×0.11÷(860×0.5)≈25.2KW;以上计算以热效率为 100%,未计加热过程中导热油升温,及机器自身金属升温所需的热量、外部管路散热等因素,得出的结果.实际选择时加 0.13 倍的安全系数,即 P=50.2KW×1.3=65.26KW。 实际根据我司发热管标准可定制 75KW,可分为多档控温。
2、平板模具油温机机泵浦的选择 : 选用的泵浦为:SAP50-32-200,电机功率为 5.5KW,流量:12.5m3/h,扬程:50 米。性能 曲线图如下: 1.建议泵选择工作点:流量 12.5 立方/小时,扬程 50 米; 2.性能曲线对应于油在 20 度时以正常运输速度。扬程和流量的误差是±10%,性能误差±10%; 3.泵的性能随输送流体介质的比重及密度的不同而产生变化。4.上述曲线为泵入口不小于 DN50;出口不小于 DN32 为前提。
通过分享平板模具油温机加热功率演算,希望对您在下一次选择控温设备时起到一定的帮助作用。
